Frame
Maxi Square

402804

Designed by
NAVA + AROSIO

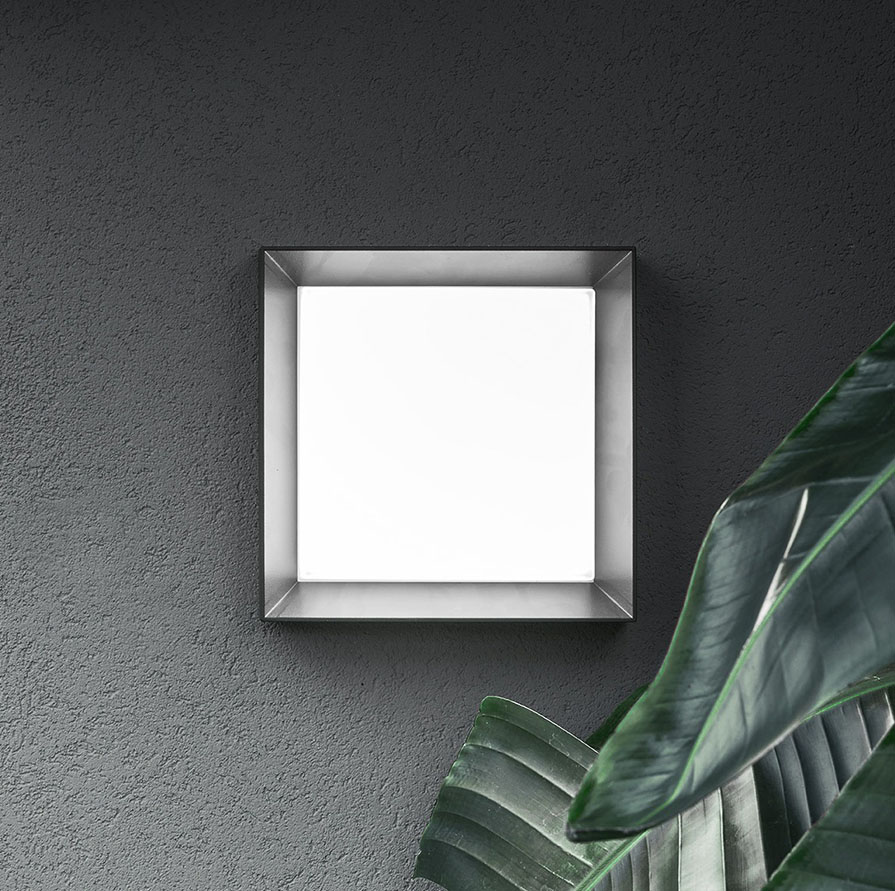

Square 270x270mm surface mounted luminaire for outdoor installation on a façade/wall. Phospho-chromatised and polyester powder coated die-cast copper-free aluminium body, acid-etched tempered glass diffuser white painted internally, moulded silicone gasket and stainless steel screws. Built-in LED driver 220-240V 50-60Hz, with 48 x mid-power SAMSUNG 2835 LED. IP65 rating.

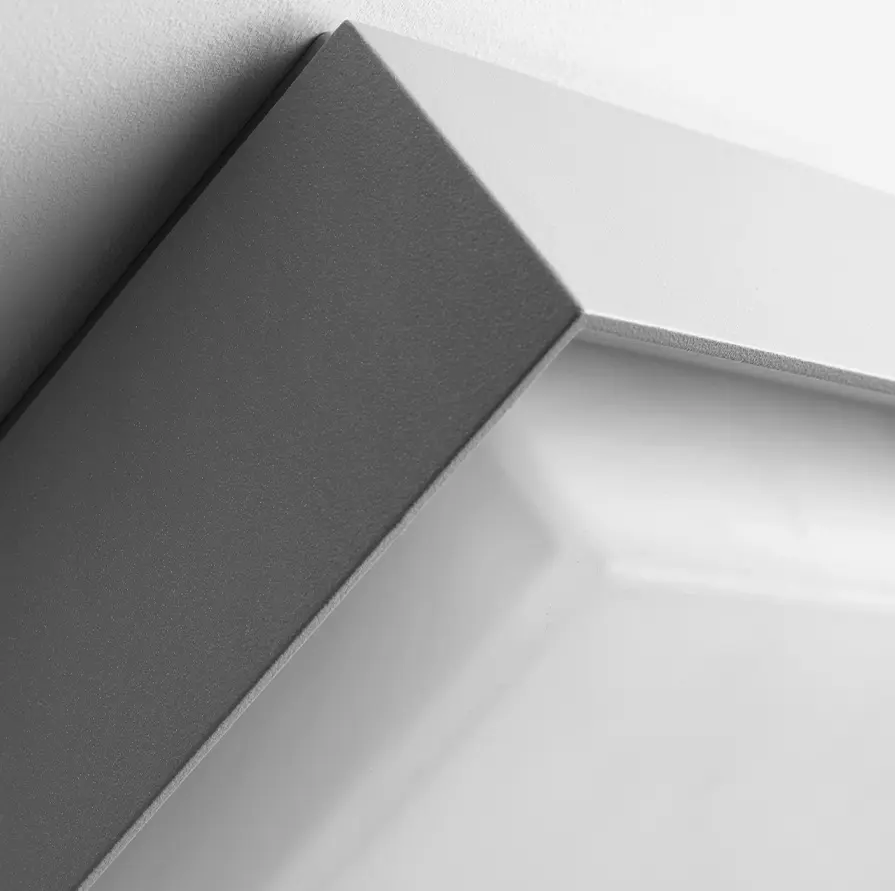

Product Image
Product Image
Product Image
Product Image

Product IMAGE

Technical Drawing

Technical drawing

402804
Frame Maxi Square
view code and download
Technical features
  • DALI
  • ON/OFF
  • IP65
  • IK09
  • CE
  • 5 YEARS
  • Classe I (terra)
Product code watt light source Beam angle LUMENS finish Dimming
402804.27.DF.03.0 20W 2700K diffused 960 finish-color RAL9005 ON/OFF
402804.27.DF.03.D 20W 2700K diffused 960 finish-color RAL9005 DALI
402804.27.DF.02.0 20W 2700K diffused 960 finish-color RAL7016 ON/OFF
402804.27.DF.02.D 20W 2700K diffused 960 finish-color RAL7016 DALI
402804.27.DF.01.0 20W 2700K diffused 960 finish-color RAL9006 ON/OFF
402804.27.DF.01.D 20W 2700K diffused 960 finish-color RAL9006 DALI
402804.30.DF.03.0 20W 3000K diffused 1010 finish-color RAL9005 ON/OFF
402804.30.DF.03.D 20W 3000K diffused 1010 finish-color RAL9005 DALI
402804.30.DF.02.0 20W 3000K diffused 1010 finish-color RAL7016 ON/OFF
402804.30.DF.02.D 20W 3000K diffused 1010 finish-color RAL7016 DALI
402804.30.DF.01.0 20W 3000K diffused 1010 finish-color RAL9006 ON/OFF
402804.30.DF.01.D 20W 3000K diffused 1010 finish-color RAL9006 DALI
402804.40.DF.03.0 20W 4000K diffused 1055 finish-color RAL9005 ON/OFF
402804.40.DF.03.D 20W 4000K diffused 1055 finish-color RAL9005 DALI
402804.40.DF.02.0 20W 4000K diffused 1055 finish-color RAL7016 ON/OFF
402804.40.DF.02.D 20W 4000K diffused 1055 finish-color RAL7016 DALI
402804.40.DF.01.0 20W 4000K diffused 1055 finish-color RAL9006 ON/OFF
402804.40.DF.01.D 20W 4000K diffused 1055 finish-color RAL9006 DALI
