Ring
Maxi

101403-06

Designed by
NAVA + AROSIO

Floodlight for outdoor installation on a façade/wall, with 355° swivel base and allowing horizontal adjustment of +90° / -40°. Phospho-chromatised and polyester powder coated die-cast copper-free aluminium base and head, tempered safety glass, moulded silicone gaskets and o-rings, with screws in stainless steel. Swivel joint with graduated scale and mechanical aiming lock. Built-in LED driver, with 1 COB CREE "CXB 2540" LED. IP66 rating.

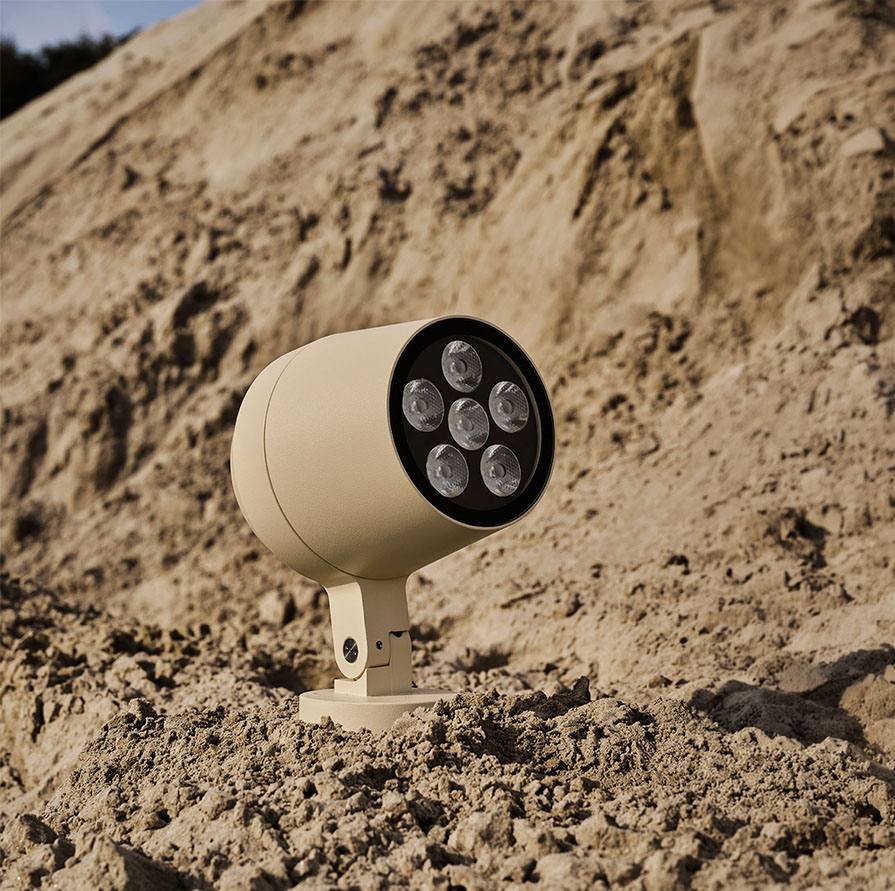

Product Image
Product Image
Product Image
Product Image
Product Image
Product Image

Product IMAGE

Technical Drawing

Technical drawing

101403
Ring Maxi
view code and download
Technical features
  • DALI
  • 1-10V
  • ON/OFF
  • IP66
  • IK10
  • CE
  • 5 YEARS
  • Classe I (terra)
Product code watt light source Beam angle LUMENS finish Dimming
101403.27.14.03.0 42W 2700K 14° 4703 finish-color RAL9005 ON/OFF
101403.27.14.03.1 42W 2700K 14° 4703 finish-color RAL9005 1-10V
101403.27.14.03.D 42W 2700K 14° 4703 finish-color RAL9005 DALI
101403.27.14.02.0 42W 2700K 14° 4703 finish-color RAL7016 ON/OFF
101403.27.14.02.1 42W 2700K 14° 4703 finish-color RAL7016 1-10V
101403.27.14.02.D 42W 2700K 14° 4703 finish-color RAL7016 DALI
101403.27.14.01.0 42W 2700K 14° 4703 finish-color RAL9006 ON/OFF
101403.27.14.01.1 42W 2700K 14° 4703 finish-color RAL9006 1-10V
101403.27.14.01.D 42W 2700K 14° 4703 finish-color RAL9006 DALI
101403.27.35.03.0 42W 2700K 35° 4514 finish-color RAL9005 ON/OFF
101403.27.35.03.1 42W 2700K 35° 4514 finish-color RAL9005 1-10V
101403.27.35.03.D 42W 2700K 35° 4514 finish-color RAL9005 DALI
101403.27.35.02.0 42W 2700K 35° 4514 finish-color RAL7016 ON/OFF
101403.27.35.02.1 42W 2700K 35° 4514 finish-color RAL7016 1-10V
101403.27.35.02.D 42W 2700K 35° 4514 finish-color RAL7016 DALI
101403.27.35.01.0 42W 2700K 35° 4514 finish-color RAL9006 ON/OFF
101403.27.35.01.1 42W 2700K 35° 4514 finish-color RAL9006 1-10V
101403.27.35.01.D 42W 2700K 35° 4514 finish-color RAL9006 DALI
101403.27.55.03.0 42W 2700K 55° 4332 finish-color RAL9005 ON/OFF
101403.27.55.03.1 42W 2700K 55° 4332 finish-color RAL9005 1-10V
101403.27.55.03.D 42W 2700K 55° 4332 finish-color RAL9005 DALI
101403.27.55.02.0 42W 2700K 55° 4332 finish-color RAL7016 ON/OFF
101403.27.55.02.1 42W 2700K 55° 4332 finish-color RAL7016 1-10V
101403.27.55.02.D 42W 2700K 55° 4332 finish-color RAL7016 DALI
101403.27.55.01.0 42W 2700K 55° 4332 finish-color RAL9006 ON/OFF
101403.27.55.01.1 42W 2700K 55° 4332 finish-color RAL9006 1-10V
101403.27.55.01.D 42W 2700K 55° 4332 finish-color RAL9006 DALI
101403.30.14.03.0 42W 3000K 14° 4950 finish-color RAL9005 ON/OFF
101403.30.14.03.1 42W 3000K 14° 4950 finish-color RAL9005 1-10V
101403.30.14.03.D 42W 3000K 14° 4950 finish-color RAL9005 DALI
101403.30.14.02.0 42W 3000K 14° 4950 finish-color RAL7016 ON/OFF
101403.30.14.02.1 42W 3000K 14° 4950 finish-color RAL7016 1-10V
101403.30.14.02.D 42W 3000K 14° 4950 finish-color RAL7016 DALI
101403.30.14.01.0 42W 3000K 14° 4950 finish-color RAL9006 ON/OFF
101403.30.14.01.1 42W 3000K 14° 4950 finish-color RAL9006 1-10V
101403.30.14.01.D 42W 3000K 14° 4950 finish-color RAL9006 DALI
101403.30.35.03.0 42W 3000K 35° 4752 finish-color RAL9005 ON/OFF
101403.30.35.03.1 42W 3000K 35° 4752 finish-color RAL9005 1-10V
101403.30.35.03.D 42W 3000K 35° 4752 finish-color RAL9005 DALI
101403.30.35.02.0 42W 3000K 35° 4752 finish-color RAL7016 ON/OFF
101403.30.35.02.1 42W 3000K 35° 4752 finish-color RAL7016 1-10V
101403.30.35.02.D 42W 3000K 35° 4752 finish-color RAL7016 DALI
101403.30.35.01.0 42W 3000K 35° 4752 finish-color RAL9006 ON/OFF
101403.30.35.01.1 42W 3000K 35° 4752 finish-color RAL9006 1-10V
101403.30.35.01.D 42W 3000K 35° 4752 finish-color RAL9006 DALI
101403.30.55.03.0 42W 3000K 55° 4560 finish-color RAL9005 ON/OFF
101403.30.55.03.1 42W 3000K 55° 4560 finish-color RAL9005 1-10V
101403.30.55.03.D 42W 3000K 55° 4560 finish-color RAL9005 DALI
101403.30.55.02.0 42W 3000K 55° 4560 finish-color RAL7016 ON/OFF
101403.30.55.02.1 42W 3000K 55° 4560 finish-color RAL7016 1-10V
101403.30.55.02.D 42W 3000K 55° 4560 finish-color RAL7016 DALI
101403.30.55.01.0 42W 3000K 55° 4560 finish-color RAL9006 ON/OFF
101403.30.55.01.1 42W 3000K 55° 4560 finish-color RAL9006 1-10V
101403.30.55.01.D 42W 3000K 55° 4560 finish-color RAL9006 DALI
101403.40.14.03.0 42W 4000K 14° 5265 finish-color RAL9005 ON/OFF
101403.40.14.03.1 42W 4000K 14° 5265 finish-color RAL9005 1-10V
101403.40.14.03.D 42W 4000K 14° 5265 finish-color RAL9005 DALI
101403.40.14.02.0 42W 4000K 14° 5265 finish-color RAL7016 ON/OFF
101403.40.14.02.1 42W 4000K 14° 5265 finish-color RAL7016 1-10V
101403.40.14.02.D 42W 4000K 14° 5265 finish-color RAL7016 DALI
101403.40.14.01.0 42W 4000K 14° 5265 finish-color RAL9006 ON/OFF
101403.40.14.01.1 42W 4000K 14° 5265 finish-color RAL9006 1-10V
101403.40.14.01.D 42W 4000K 14° 5265 finish-color RAL9006 DALI
101403.40.35.03.0 42W 4000K 35° 5000 finish-color RAL9005 ON/OFF
101403.40.35.03.1 42W 4000K 35° 5000 finish-color RAL9005 1-10V
101403.40.35.03.D 42W 4000K 35° 5000 finish-color RAL9005 DALI
101403.40.35.02.0 42W 4000K 35° 5000 finish-color RAL7016 ON/OFF
101403.40.35.02.1 42W 4000K 35° 5000 finish-color RAL7016 1-10V
101403.40.35.02.D 42W 4000K 35° 5000 finish-color RAL7016 DALI
101403.40.35.01.0 42W 4000K 35° 5000 finish-color RAL9006 ON/OFF
101403.40.35.01.1 42W 4000K 35° 5000 finish-color RAL9006 1-10V
101403.40.35.01.D 42W 4000K 35° 5000 finish-color RAL9006 DALI
101403.40.55.03.0 42W 4000K 55° 4770 finish-color RAL9005 ON/OFF
101403.40.55.03.1 42W 4000K 55° 4770 finish-color RAL9005 1-10V
101403.40.55.03.D 42W 4000K 55° 4770 finish-color RAL9005 DALI
101403.40.55.02.0 42W 4000K 55° 4770 finish-color RAL7016 ON/OFF
101403.40.55.02.1 42W 4000K 55° 4770 finish-color RAL7016 1-10V
101403.40.55.02.D 42W 4000K 55° 4770 finish-color RAL7016 DALI
101403.40.55.01.0 42W 4000K 55° 4770 finish-color RAL9006 ON/OFF
101403.40.55.01.1 42W 4000K 55° 4770 finish-color RAL9006 1-10V
101403.40.55.01.D 42W 4000K 55° 4770 finish-color RAL9006 DALI
FILTER
Watt
Light Source
Beam Angle
Lumens
Finish
Dimming
101406
Ring Maxi Hp
view code and download
Technical features
  • DALI
  • 1-10V
  • ON/OFF
  • IP66
  • IK10
  • CE
  • 5 YEARS
  • Classe I (terra)
Product code watt light source Beam angle LUMENS finish Dimming
101406.27.04.03.0 38W 2700K 4085 finish-color RAL9005 ON/OFF
101406.27.04.03.1 38W 2700K 4085 finish-color RAL9005 1-10V
101406.27.04.03.D 38W 2700K 4085 finish-color RAL9005 DALI
101406.27.04.02.0 38W 2700K 4085 finish-color RAL7016 ON/OFF
101406.27.04.02.1 38W 2700K 4085 finish-color RAL7016 1-10V
101406.27.04.02.D 38W 2700K 4085 finish-color RAL7016 DALI
101406.27.04.01.0 38W 2700K 4085 finish-color RAL9006 ON/OFF
101406.27.04.01.1 38W 2700K 4085 finish-color RAL9006 1-10V
101406.27.04.01.D 38W 2700K 4085 finish-color RAL9006 DALI
101406.27.10.03.0 38W 2700K 10° 4047 finish-color RAL9005 ON/OFF
101406.27.10.03.1 38W 2700K 10° 4047 finish-color RAL9005 1-10V
101406.27.10.03.D 38W 2700K 10° 4047 finish-color RAL9005 DALI
101406.27.10.02.0 38W 2700K 10° 4047 finish-color RAL7016 ON/OFF
101406.27.10.02.1 38W 2700K 10° 4047 finish-color RAL7016 1-10V
101406.27.10.02.D 38W 2700K 10° 4047 finish-color RAL7016 DALI
101406.27.10.01.0 38W 2700K 10° 4047 finish-color RAL9006 ON/OFF
101406.27.10.01.1 38W 2700K 10° 4047 finish-color RAL9006 1-10V
101406.27.10.01.D 38W 2700K 10° 4047 finish-color RAL9006 DALI
101406.27.28.03.0 38W 2700K 28° 4000 finish-color RAL9005 ON/OFF
101406.27.28.03.1 38W 2700K 28° 4000 finish-color RAL9005 1-10V
101406.27.28.03.D 38W 2700K 28° 4000 finish-color RAL9005 DALI
101406.27.28.02.0 38W 2700K 28° 4000 finish-color RAL7016 ON/OFF
101406.27.28.02.1 38W 2700K 28° 4000 finish-color RAL7016 1-10V
101406.27.28.02.D 38W 2700K 28° 4000 finish-color RAL7016 DALI
101406.27.28.01.0 38W 2700K 28° 4000 finish-color RAL9006 ON/OFF
101406.27.28.01.1 38W 2700K 28° 4000 finish-color RAL9006 1-10V
101406.27.28.01.D 38W 2700K 28° 4000 finish-color RAL9006 DALI
101406.27.55.03.0 38W 2700K 55° 3400 finish-color RAL9005 ON/OFF
101406.27.55.03.1 38W 2700K 55° 3400 finish-color RAL9005 1-10V
101406.27.55.03.D 38W 2700K 55° 3400 finish-color RAL9005 DALI
101406.27.55.02.0 38W 2700K 55° 3400 finish-color RAL7016 ON/OFF
101406.27.55.02.1 38W 2700K 55° 3400 finish-color RAL7016 1-10V
101406.27.55.02.D 38W 2700K 55° 3400 finish-color RAL7016 DALI
101406.27.55.01.0 38W 2700K 55° 3400 finish-color RAL9006 ON/OFF
101406.27.55.01.1 38W 2700K 55° 3400 finish-color RAL9006 1-10V
101406.27.55.01.D 38W 2700K 55° 3400 finish-color RAL9006 DALI
101406.30.04.03.0 38W 3000K 4300 finish-color RAL9005 ON/OFF
101406.30.04.03.1 38W 3000K 4300 finish-color RAL9005 1-10V
101406.30.04.03.D 38W 3000K 4300 finish-color RAL9005 DALI
101406.30.04.02.0 38W 3000K 4300 finish-color RAL7016 ON/OFF
101406.30.04.02.1 38W 3000K 4300 finish-color RAL7016 1-10V
101406.30.04.02.D 38W 3000K 4300 finish-color RAL7016 DALI
101406.30.04.01.0 38W 3000K 4300 finish-color RAL9006 ON/OFF
101406.30.04.01.1 38W 3000K 4300 finish-color RAL9006 1-10V
101406.30.04.01.D 38W 3000K 4300 finish-color RAL9006 DALI
101406.30.10.03.0 38W 3000K 10° 4260 finish-color RAL9005 ON/OFF
101406.30.10.03.1 38W 3000K 10° 4260 finish-color RAL9005 1-10V
101406.30.10.03.D 38W 3000K 10° 4260 finish-color RAL9005 DALI
101406.30.10.02.0 38W 3000K 10° 4260 finish-color RAL7016 ON/OFF
101406.30.10.02.1 38W 3000K 10° 4260 finish-color RAL7016 1-10V
101406.30.10.02.D 38W 3000K 10° 4260 finish-color RAL7016 DALI
101406.30.10.01.0 38W 3000K 10° 4260 finish-color RAL9006 ON/OFF
101406.30.10.01.1 38W 3000K 10° 4260 finish-color RAL9006 1-10V
101406.30.10.01.D 38W 3000K 10° 4260 finish-color RAL9006 DALI
101406.30.28.03.0 38W 3000K 28° 4210 finish-color RAL9005 ON/OFF
101406.30.28.03.1 38W 3000K 28° 4210 finish-color RAL9005 1-10V
101406.30.28.03.D 38W 3000K 28° 4210 finish-color RAL9005 DALI
101406.30.28.02.0 38W 3000K 28° 4210 finish-color RAL7016 ON/OFF
101406.30.28.02.1 38W 3000K 28° 4210 finish-color RAL7016 1-10V
101406.30.28.02.D 38W 3000K 28° 4210 finish-color RAL7016 DALI
101406.30.28.01.0 38W 3000K 28° 4210 finish-color RAL9006 ON/OFF
101406.30.28.01.1 38W 3000K 28° 4210 finish-color RAL9006 1-10V
101406.30.28.01.D 38W 3000K 28° 4210 finish-color RAL9006 DALI
101406.30.55.03.0 38W 3000K 55° 3579 finish-color RAL9005 ON/OFF
101406.30.55.03.1 38W 3000K 55° 3579 finish-color RAL9005 1-10V
101406.30.55.03.D 38W 3000K 55° 3579 finish-color RAL9005 DALI
101406.30.55.02.0 38W 3000K 55° 3579 finish-color RAL7016 ON/OFF
101406.30.55.02.1 38W 3000K 55° 3579 finish-color RAL7016 1-10V
101406.30.55.02.D 38W 3000K 55° 3579 finish-color RAL7016 DALI
101406.30.55.01.0 38W 3000K 55° 3579 finish-color RAL9006 ON/OFF
101406.30.55.01.1 38W 3000K 55° 3579 finish-color RAL9006 1-10V
101406.30.55.01.D 38W 3000K 55° 3579 finish-color RAL9006 DALI
101406.40.04.03.0 38W 4000K 4400 finish-color RAL9005 ON/OFF
101406.40.04.03.1 38W 4000K 4400 finish-color RAL9005 1-10V
101406.40.04.03.D 38W 4000K 4400 finish-color RAL9005 DALI
101406.40.04.02.0 38W 4000K 4400 finish-color RAL7016 ON/OFF
101406.40.04.02.1 38W 4000K 4400 finish-color RAL7016 1-10V
101406.40.04.02.D 38W 4000K 4400 finish-color RAL7016 DALI
101406.40.04.01.0 38W 4000K 4400 finish-color RAL9006 ON/OFF
101406.40.04.01.1 38W 4000K 4400 finish-color RAL9006 1-10V
101406.40.04.01.D 38W 4000K 4400 finish-color RAL9006 DALI
101406.40.10.03.0 38W 4000K 10° 4360 finish-color RAL9005 ON/OFF
101406.40.10.03.1 38W 4000K 10° 4360 finish-color RAL9005 1-10V
101406.40.10.03.D 38W 4000K 10° 4360 finish-color RAL9005 DALI
101406.40.10.02.0 38W 4000K 10° 4360 finish-color RAL7016 ON/OFF
101406.40.10.02.1 38W 4000K 10° 4360 finish-color RAL7016 1-10V
101406.40.10.02.D 38W 4000K 10° 4360 finish-color RAL7016 DALI
101406.40.10.01.0 38W 4000K 10° 4360 finish-color RAL9006 ON/OFF
101406.40.10.01.1 38W 4000K 10° 4360 finish-color RAL9006 1-10V
101406.40.10.01.D 38W 4000K 10° 4360 finish-color RAL9006 DALI
101406.40.28.03.0 38W 4000K 28° 4310 finish-color RAL9005 ON/OFF
101406.40.28.03.1 38W 4000K 28° 4310 finish-color RAL9005 1-10V
101406.40.28.03.D 38W 4000K 28° 4310 finish-color RAL9005 DALI
101406.40.28.02.0 38W 4000K 28° 4310 finish-color RAL7016 ON/OFF
101406.40.28.02.1 38W 4000K 28° 4310 finish-color RAL7016 1-10V
101406.40.28.02.D 38W 4000K 28° 4310 finish-color RAL7016 DALI
101406.40.28.01.0 38W 4000K 28° 4310 finish-color RAL9006 ON/OFF
101406.40.28.01.1 38W 4000K 28° 4310 finish-color RAL9006 1-10V
101406.40.28.01.D 38W 4000K 28° 4310 finish-color RAL9006 DALI
101406.40.55.03.0 38W 4000K 55° 3664 finish-color RAL9005 ON/OFF
101406.40.55.03.1 38W 4000K 55° 3664 finish-color RAL9005 1-10V
101406.40.55.03.D 38W 4000K 55° 3664 finish-color RAL9005 DALI
101406.40.55.02.0 38W 4000K 55° 3664 finish-color RAL7016 ON/OFF
101406.40.55.02.1 38W 4000K 55° 3664 finish-color RAL7016 1-10V
101406.40.55.02.D 38W 4000K 55° 3664 finish-color RAL7016 DALI
101406.40.55.01.0 38W 4000K 55° 3664 finish-color RAL9006 ON/OFF
101406.40.55.01.1 38W 4000K 55° 3664 finish-color RAL9006 1-10V
101406.40.55.01.D 38W 4000K 55° 3664 finish-color RAL9006 DALI
FILTER
Watt
Light Source
Beam Angle
Lumens
Finish
Dimming
101406
Ring Maxi Dmx Rgbw
view code and download
Technical features
  • DALI
  • DMX
  • IP66
  • IK10
  • CE
  • 5 YEARS
  • Classe I (terra)
  • Full RGB
Product code watt light source Beam angle LUMENS finish Dimming
101406.RW.12.03.X 28W RGBW 12° 1000 finish-color RAL9005 DMX
101406.RW.12.03.D 28W RGBW 12° 1000 finish-color RAL9005 DALI
101406.RW.12.02.X 28W RGBW 12° 1000 finish-color RAL7016 DMX
101406.RW.12.02.D 28W RGBW 12° 1000 finish-color RAL7016 DALI
101406.RW.12.01.X 28W RGBW 12° 1000 finish-color RAL9006 DMX
101406.RW.12.01.D 28W RGBW 12° 1000 finish-color RAL9006 DALI
101406.RW.25.03.X 28W RGBW 25° 992 finish-color RAL9005 DMX
101406.RW.25.03.D 28W RGBW 25° 992 finish-color RAL9005 DALI
101406.RW.25.02.X 28W RGBW 25° 992 finish-color RAL7016 DMX
101406.RW.25.02.D 28W RGBW 25° 992 finish-color RAL7016 DALI
101406.RW.25.01.X 28W RGBW 25° 992 finish-color RAL9006 DMX
101406.RW.25.01.D 28W RGBW 25° 992 finish-color RAL9006 DALI
101406.RW.35.03.X 28W RGBW 35° 981 finish-color RAL9005 DMX
101406.RW.35.03.D 28W RGBW 35° 981 finish-color RAL9005 DALI
101406.RW.35.02.X 28W RGBW 35° 981 finish-color RAL7016 DMX
101406.RW.35.02.D 28W RGBW 35° 981 finish-color RAL7016 DALI
101406.RW.35.01.X 28W RGBW 35° 981 finish-color RAL9006 DMX
101406.RW.35.01.D 28W RGBW 35° 981 finish-color RAL9006 DALI
FILTER
Watt
Light Source
Beam Angle
Lumens
Finish
Dimming
